Система отсчета и укладки пакетов в ящик
Система автоматического отсчета и укладки - это система, используемая для автоматического подсчета и укладки пакетов из полиэтилена (LDPE) в пластиковые или картонные ящики.
Эта система может быть интегрирована в рабочую линию с вертикальной упаковочной машиной любой марки.
Эта система может быть интегрирована в рабочую линию с вертикальной упаковочной машиной любой марки.
принцип действия
Готовые наполненные пакеты поступают из упаковочной машины VFFS (1) на разгрузочный конвейер (2) и транспортируются к сборщику пакетов (3).
Пустые ящики подаются на горизонтальный конвейер (4) и останавливаются под коллектором счетчика (3).
Пустой ящик заполняется заданным количеством пакетов.
После заполнения ящика коллектор (3) закрывает створки, и заполненный ящик перемещается по горизонтальному конвейеру (4), на его место поступает следующий пустой ящик.
При обнаружении нового пустого ящика створки счетчика-коллектора открываются и заполняют следующий ящик.
- VFFS Упаковочная машина
- Конвейер для наполненных пакетов
- Счетчик-коллектор для пакетов
- Горизонтальный конвейер для подачи пустых ящиков
- Ящик / Коробка
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
| ТИП ПАКЕТА | Полиэтиленовый Пакет "подушка" |
|---|---|
| СПОСОБ ЗАПОЛНЕНЯ ЯЩИКА | Навалом в три положения |
| ПРОИЗВОДИТЕЛЬНОСТЬ*, макс | до 600 ящиков/час |
| ДИАПАЗОН ОТСЧЕТА В ЯЩИК | от 1 до 99 пакетов (в зависимости от ящика и размеров пакетов) |
| ЭЛЕКТРОПОДКЛЮЧЕНИЕ, макс | 0.4 кВт, 380±4% В (3 фазы), 50 Гц |
| ПОТРЕБЛЕНИЕ СЖАТОГО ВОЗДУХА | ~ 0.8 м3/час |
| ВЕС | ~ 160 кг |
ОСОБЕННОСТИ
ПРОГРАММИРУЕМЫЙ ЛОГИЧЕСКИЙ КОНТРОЛЛЕР УПРАВЛЯЕТ
- Транспортировкой пакетов на счетчик-сборщик
- Подсчетом пакетов
- Перемещением пустых, заполненных ящиков
- Подсчетом заполненных ящиков / коробок
- Запуском/остановкой горизонтального конвейера
- Равномерным распределением пакетов внутри пустого ящика (при условии постоянного поступления пустых ящиков)
- Обеспечивает аварийный сигнал для остановки машины в случае отсутствия ящиков и/или когда счетчик-коллектор заполнен
- Сигналом машине о запуске после обнаружения ящика (в зависимости от системы управления упаковочной машиной)
- Программированием количества подсчитываемых пакетов в ящике / коробке
- Программированием алгоритма работы «заслонок» счетчика коллектора.

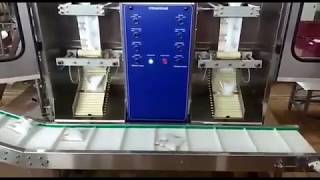

Видео
